概要

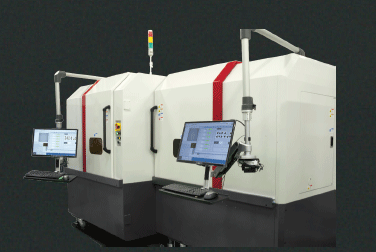

平面加工用直交型高速リニアモータステージと円筒外周加工用DDモータステージを一体化した複合レーザ加工機です。微細加工を大面積に展開し、高スループットな加工を行います。

本機の特長と代表仕様

当社が取り扱う加工技術は微細なものですが、対象素材や製品によっては大きな素材や製品への施工を行うことで、付加価値を生むことが少なくありません。また、その時には高いスループットを伴ってこそ、初めて評価されます。一方、その加工精度の悪化は許されません。本機は、高速性と高精度とを両立させる為、リニアエンコーダからの現在位置信号をソフトウェア介在無しにレーザ指令信号へ変換することで、遅れ無きモーション&レーザの同期制御を行っています。

平面ワークモーション軸X1-Y軸 等速加工範囲 □400 [mm]、最大速度2 [m/s]
円筒ワークモーション軸X2-Θ 軸 加工範囲L=500 [mm] × D=Φ200 [mm]
加工光学系モーション軸X3軸 ストローク 2,350 [mm]、最大速度3,000 [mm/s]
加工高さ調整軸Z軸 ストローク 200 [mm]

また、加工光学系は、コンデンサーレンズ光学系/ガルバノメータスキャナ光学系/ポリゴンミラー光学系の3種類が交換使用出来、使用区分は以下になります。

大面積一括加工コンデンサーレンズ光学系(フルNCモーション加工)
加工範囲 : 軸構成仕様による
加工速度 : 軸構成仕様による。
ベクトル描線加工ガルバノメータスキャナ光学系(分割加工+NCステッチングも可)
加工範囲 : 使用fΘレンズによる。
描線速度 : 2 [m/s]以上(fΘレンズによる)
超高速ビットマップ加工ポリゴンミラースキャナ光学系 (分割加工+NCステッチングも可)
加工範囲 : □160 [mm]
最大走査速度 : 200 [m/s]
